MÁQUINA DE ENSAIOS DE IMPACTO EM COMPONENTE DE IMPLEMENTO AGRÍCOLA DO TIPO DEDO RETRÁTIL

Número do processo:
BR 10 2024 016917-4
Inventores:
Sinésio Domingues Franco, Rosenda Valdés Arencibia, Fernando Buiatti Rodrigues, Felipe Chagas Rodrigues de Souza, Pedro Henrique Ferreira Mundim, Dênis Soares de Freitas, Ronaldo Valentini Júnior e José Maria Marquiori
Categoria:
Patentes
Áreas de Atuação:
Agronegócio
Problema/Aplicação Tecnológica:

As máquinas de ensaio de impacto convencionais, que operam sob os modelos experimentais Charpy e Izod, são projetadas e calibradas com base em normas técnicas que exigem corpos de prova com geometria padronizada de paralelepípedo retangular alongado. Essa característica atua como uma restrição de projeto que impede a realização de testes precisos em componentes com formatos diferentes, como os dedos retráteis utilizados em implementos agrícolas. Os dedos retráteis são pinos maciços que possuem um entalhe próximo a uma de suas extremidades, o que altera completamente a dinâmica do impacto e exige ferramentas adaptadas. Diante disso, o problema residia na impossibilidade de realizar ensaios específicos para medir a tenacidade, a resistência e a deformação desses componentes diretamente na linha de produção, afetando o controle de qualidade de peças fundamentais para o funcionamento de colheitadeiras agrícolas e rolos de separação.

Diferencial:

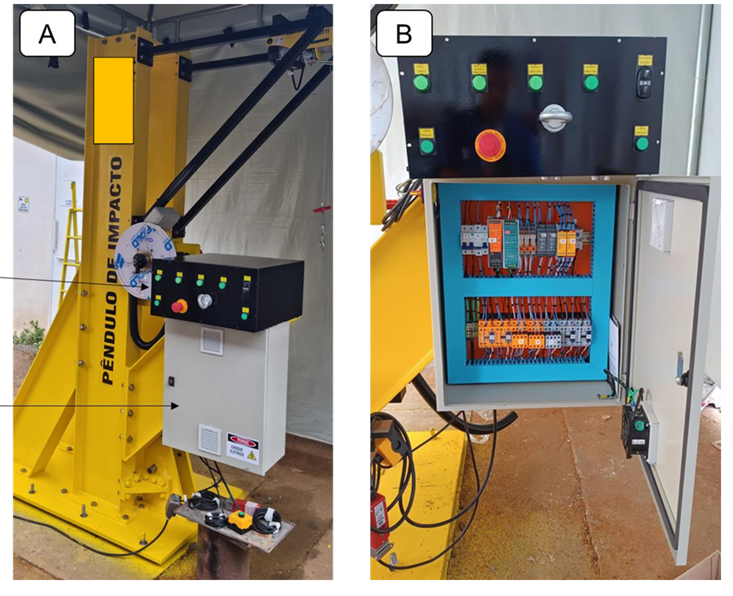

O principal diferencial desta invenção é a reengenharia completa do sistema pendular, que passou por uma investigação e remodelagem da geometria do cutelo de impacto e de todas as variáveis físicas envolvidas. Foram recalculadas e ajustadas grandezas críticas como o centro de percussão, o momento de inércia, as dimensões do braço do pêndulo e a energia resultante disponível, levando em consideração exclusiva o formato do dedo retrátil e a posição de seu entalhe. Para viabilizar essa nova dinâmica de ensaio, o equipamento foi projetado com uma coluna vertical mais alta do que as máquinas tradicionais, incorporando novos elementos de rigidez estrutural, uma base específica para o batente de apoio e um sistema de controle operacional que assegura a precisão dos experimentos e a segurança funcional dos operadores durante o processo.

Oportunidade:
A tecnologia cria uma oportunidade relevante para indústrias do setor agroexistente e fabricantes de maquinário agrícola, pois viabiliza a execução de ensaios comparativos de consistência e controle de qualidade em tempo real na linha de produção. Isso permite avaliar a eficiência de novos processos de fabricação, qualificar materiais e homologar novos fornecedores com alto nível de precisão científica. Ao estabelecer um parâmetro confiável de medição da resistência mecânica dos dedos retráteis antes de sua aplicação em campo, a máquina reduz significativamente o risco de falhas mecânicas prematuras nas colheitadeiras, promovendo maior segurança, aumentando a durabilidade das máquinas agrícolas e gerando um diferencial competitivo importante no mercado.
